エネルギー吸収型 チェーン式落橋防止装置

特許 第4964205号

(株)ネクスコ東日本エンジニアリング
商品概要
エネルギー吸収機能により地震時の衝撃力を緩和

NETIS 登録番号:KT-120052-VE


共同開発:(株)川金コアテック

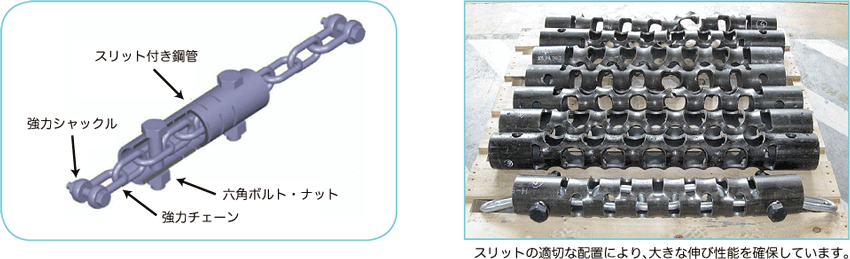

スリット加工を施した鋼管の塑性変形により、大規模地震時の
運動エネルギーを効果的に吸収します。

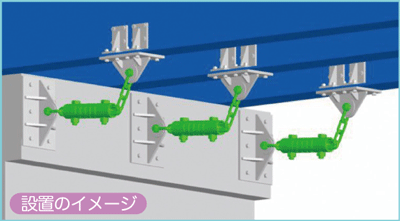

  1. 全方向への移動に追従が可能なため、支承の移動機能を損ないません。
  2. 上部工と同等な耐久性を有しています。
  3. 目視による点検が可能です。
  4. 大規模地震発生後にも継続使用の可否が容易に判断でき、交換作業も容易です。
  5. 鋼製部品のみで構成されたシンプルな構造です。
  6. ごく一般な鋼管(STK M 13A)を採用することでコストダウンを実現しています。
特徴・仕様

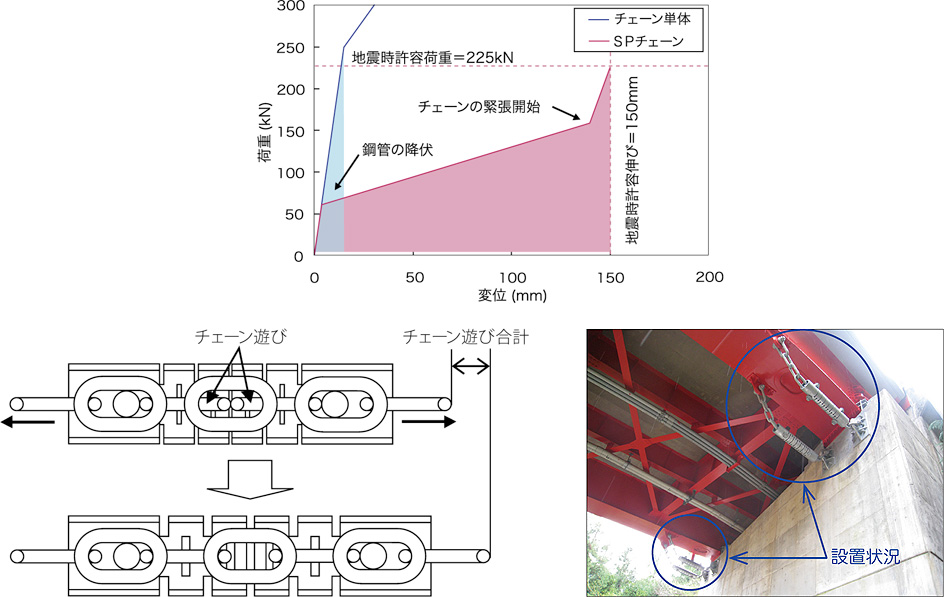

塑性変形による高いエネルギー吸収性能
  1. 鋼材の塑性変形による高いエネルギー吸収性能を有しています。全方向への移動に追従が可能なため支承の移動機能を損ないません。
  2. 衝撃力が直接構造物に伝わることがないよう、チェーンに遊び(余裕)を持たせています。チェーンに生じた荷重はボルトを介して鋼管に伝達され、鋼管が塑性変形を開始します。
実績(販売・施工・導入)

他道路会社:
公共団体等:
民間会社等:

66基
85基
216基
