E-examination TN-Twin Tracker 路面性状計測システム
NEXCO East Japan วิศวกรรม จำกัดภาพรวมผลิตภัณฑ์
ระบบตรวจวัดสภาพพื้นผิวถนน
การพัฒนาร่วมกัน: Toyo Technica Co., Ltd.
車両のルーフ上に取り付け可能。 時速 80km で走行しながら 2 車線幅の路面プロファイルを簡便に測定可能。
คุณสมบัติ / ข้อมูลจำเพาะ

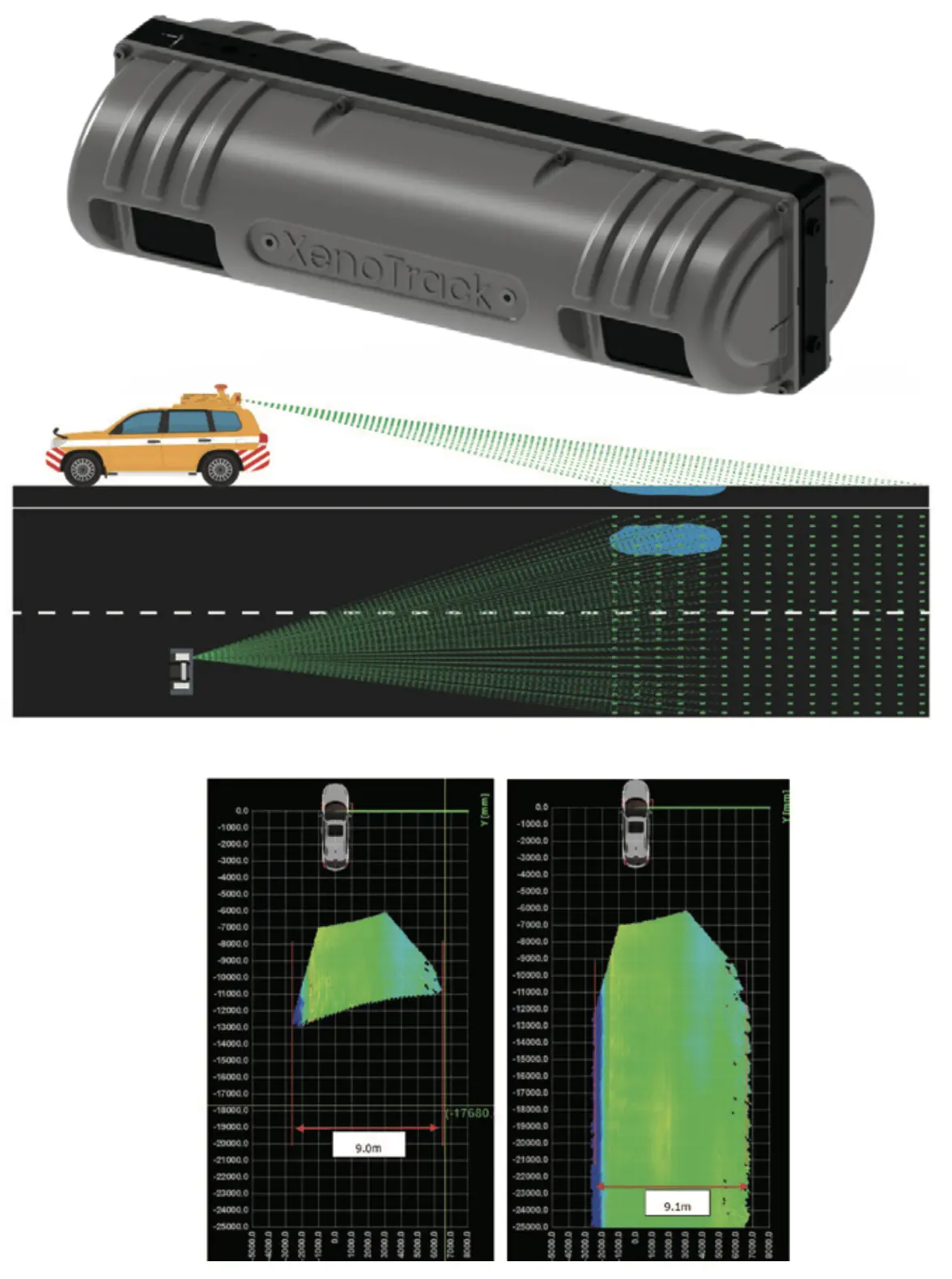

- รับข้อมูลความสูงพื้นผิวถนน 2 เลน (กว้าง 7.5 ม.: เมื่อติดตั้งเซ็นเซอร์ที่ความสูง 2 ม. เหนือพื้นดิน)
แม้ว่ายานพาหนะคันอื่นจะเข้าสู่ช่วงการฉายรังสีเลเซอร์ แต่สามารถรับข้อมูลพื้นผิวถนนอื่นนอกเหนือจากตำแหน่งนั้นได้ -
エンジン連動Auto Start/Stop機能
車のエンジンのon/offに連動してシステムを起動・停止できます。また、車速（ 時速20km以上など、任意に設定可能）に連動して測定の開始・停止が行われます。 -
路面状況の可視化
路面性状を色分け表示することで、ポットホールや段差等をビジュアル的に把握することが可能。 - เอาต์พุตของไฟล์ CSV สำหรับซอฟต์แวร์คำนวณ IRI (International Roughness Index)/การเซาะร่อง
สามารถแปลงข้อมูล point cloud ให้เป็นไฟล์ CSV ที่จัดการได้ง่ายโดยทั่วไป และส่งออกไปยังซอฟต์แวร์ที่คำนวณค่าคุณสมบัติของพื้นผิวถนน เช่น IRI และร่อง ในขณะนั้น ตำแหน่งจะถูกกำหนดโดยการตรวจจับเส้นสีขาวอ้างอิงโดยใช้การทำแผนที่ความเข้มของการสะท้อน
[ข้อมูลจำเพาะของระบบตรวจวัดสภาพพื้นผิวถนน “เซ็นเซอร์ TN-Twin Tracker”]
| ประเภท | ค่า |
|---|---|
| ช่วงการวัด | 左右:7.5m センサーより2.9m〜7.5m後方 ※高さ2mのセンサー位置 |
| มุมมอง | แนวนอน: 60 องศา แนวตั้ง: 20 องศา |
| ความละเอียดเฉลี่ย ทิศทางการเดินทาง (@50-80km/h) |
8-11 มม. (ทั้งทิศทางไปข้างหน้าและทิศทางซ้าย/ขวา) |
| ความแม่นยำของความสูง | 2.5 มม. หรือน้อยกว่า (การวัดความสูงของพื้นในสถานะหยุดนิ่ง) |
| จำนวนจุดวัด | 1,120,000 คะแนน/วินาทีขึ้นไป |
| อัตราเฟรม | 40เฮิร์ต |
| คลาสเลเซอร์ | ชั้น 1 |
| ประสิทธิภาพการกันน้ำ | IP65 |
| อุณหภูมิในการทำงาน | -10°ซ~50°ซ |
| อุณหภูมิในการจัดเก็บ | -40°ซ~70°ซ |
| ความชื้นสัมพัทธ์ | 10-90% ไม่มีการควบแน่น |
| ช่วงความสูงของการติดตั้ง | 1.8ม.~2.2ม |
| รูปแบบข้อมูลเอาท์พุต | CSV, STL, BIN, CRG, ลาส |
| ขนาดเซนเซอร์ (กว้าง x ลึก x สูง) | 46.7ซม.×19.7ซม.×12ซม |
| น้ำหนักเซ็นเซอร์ | 2.6กก |
| การใช้พลังงานของเซ็นเซอร์ | 20.5W |
| ขนาด X-Controller | 10.6ซม.×14ซม.×5.5ซม |
| น้ำหนัก X-Controller | 650ก |
| การใช้พลังงาน X-Controller | 4.5W (ไม่รวม X-Station: ECX-1400-PEG-9700TE ของ Vecow) |
[ข้อมูลจำเพาะของเครื่องรับ GPS]
| ประเภท | ค่า |
|---|---|
| ความแม่นยำของตำแหน่ง |
水平 垂直 単独測位 1.2m 1.9m SBAS 0.6m 0.8m |
| ประสิทธิภาพ RTK | แนวนอน 0.6ซม.+0.5หน้าต่อนาที แนวตั้ง 1ซม.+1 ppm |
| อัตราการอัพเดตสูงสุด | 位置 100Hz |
| ขนาด | 10.2ซม.×3.6ซม.×11.8ซม |
| น้ำหนัก | 490ก |
| แรงดันไฟฟ้า | 4.5~36VDC |
