E-examination TN-Twin Tracker 路面性状計測システム
NEXCO東日本工程有限公司產品總覽
路面性狀測量係統
共同開發: (株) 東陽Technica

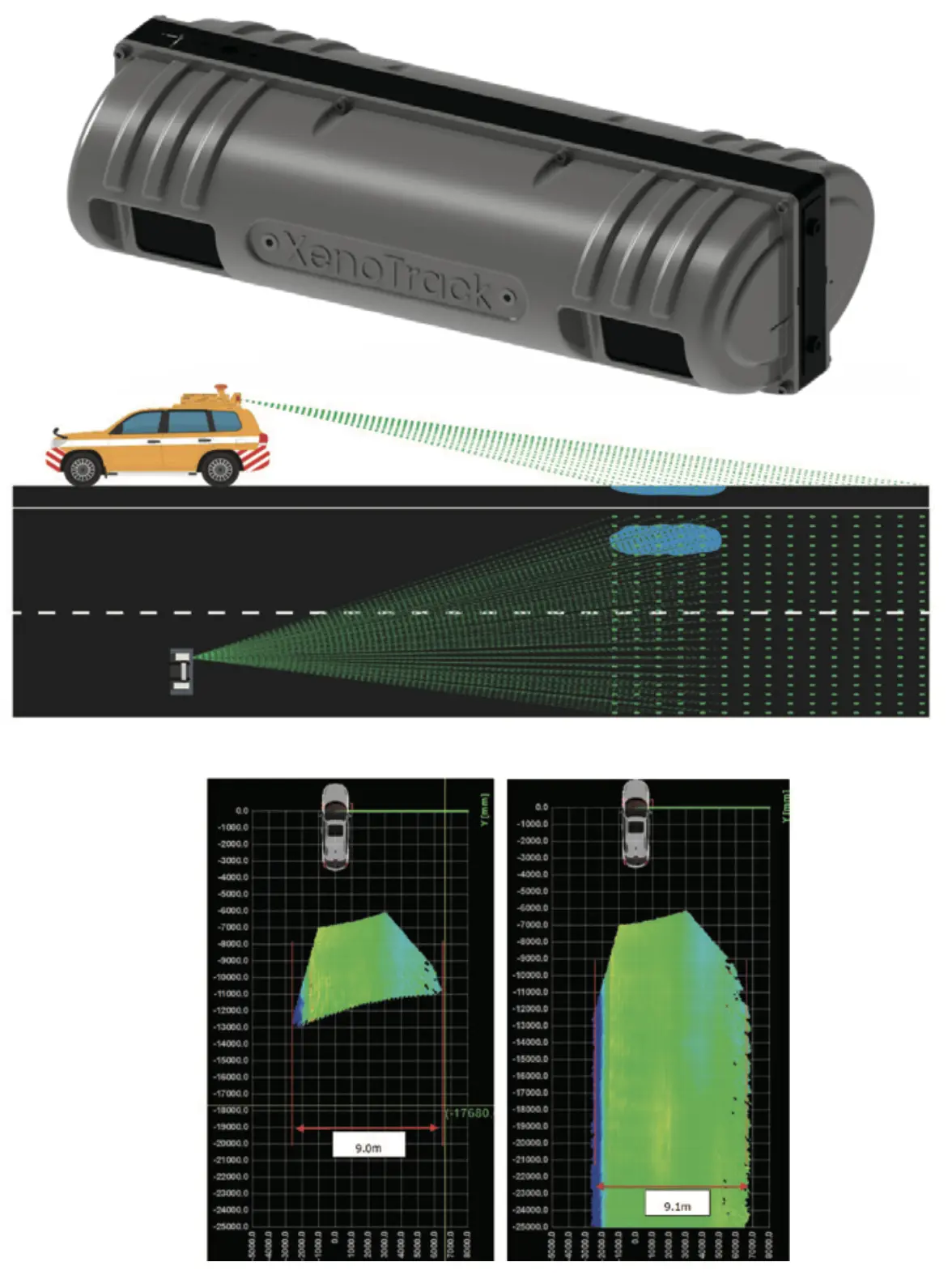

車両のルーフ上に取り付け可能。 時速 80km で走行しながら 2 車線幅の路面プロファイルを簡便に測定可能。
功能/規格
- 取得2車道路面高度資料（寬度7.5m：感測器安裝在距離地面高度2m時）
即使有其他車輛進入雷射照射範圍，也可以獲得該位置以外的路面數據。 -
エンジン連動Auto Start/Stop機能
車のエンジンのon/offに連動してシステムを起動・停止できます。また、車速（ 時速20km以上など、任意に設定可能）に連動して測定の開始・停止が行われます。 -
路面状況の可視化
路面性状を色分け表示することで、ポットホールや段差等をビジュアル的に把握することが可能。 - IRI（國際粗糙度指數）/車轍量計算軟體的CSV檔案輸出
可以將點雲資料轉換為一般易於處理的CSV文件，並將其輸出到計算IRI和車轍等路面特性值的軟體。此時，透過使用反射強度映射檢測參考白線來確定位置。
【路面性狀測量係統“TN-TwinTracker”感測器的規格】
| 項 | 值 |
|---|---|
| 測量範圍 | 左右:7.5m センサーより2.9m〜7.5m後方 ※高さ2mのセンサー位置 |
| 視角 | 水平：60度 垂直：20度 |
| 平均解析度 行駛方向（@50-80km/h） |
8-11毫米(前進方向和左右方向) |
| 高度精度 | 2.5mm以下 （靜止狀態下測量已知樓層高度） |
| 測量點數 | 112萬點/秒以上 |
| 幀頻 | 40Hz |
| 雷射等級 | 類1 |
| 防水性能 | IP65 |
| 工作溫度 | -10°C〜50°C |
| 儲存溫度 | -40°C〜70°C |
| 相對濕度 | 10~90%不結露 |
| 安裝高度範圍 | 1.8m〜2.2m |
| 輸出數據格式 | CSV, STL, BIN, CRG, LAS |
| 感測器尺寸 (W×D×H) | 46.7cm×19.7cm×12cm |
| 感測器重量 | 2.6kg |
| 感測器功耗 | 20.5W |
| X-Controller尺寸 | 10.6cm×14cm×5.5cm |
| X-Controller重量 | 650g |
| X-Controller功耗 | 4.5瓦 (X-Station,不包括Vecow的ECX-1400-PEG-9700TE) |
【GPS接收器的規格】
| 項 | 值 |
|---|---|
| 定位精度 |
水平 垂直 単独測位 1.2m 1.9m SBAS 0.6m 0.8m |
| RTK性能 | 水平0.6cm+0.5ppm 垂直1cm+1ppm |
| 最大更新速率 | 位置 100Hz |
| 尺寸 | 10.2cm×3.6cm×11.8cm |
| 重量 | 490g |
| 電壓 | 4.5〜36Vdc |
成就（銷售/施工/介紹）
当 社：
3台
