パイプミエールi (パイプミエールアイ)
(トンネル防災本管劣化度診断装置)

特許 第7493393号

商標登録 第6594539号

NEXCO Engineering Co., Ltd. Niigata
Product Summary

共同開発：(株)カナデビアエンジニアリング

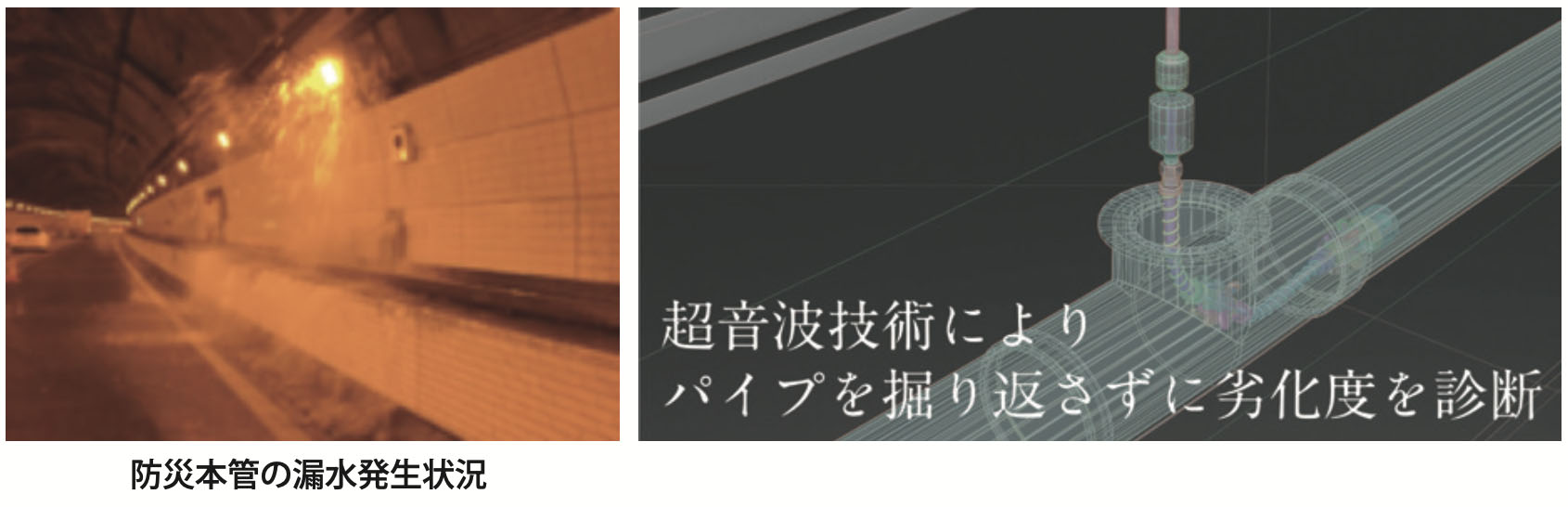

We have developed "Pipemier i," a device that uses ultrasonic technology to diagnose the degree of deterioration of tunnel disaster prevention main pipes before leakage occurs due to corrosion.
Features/Specifications

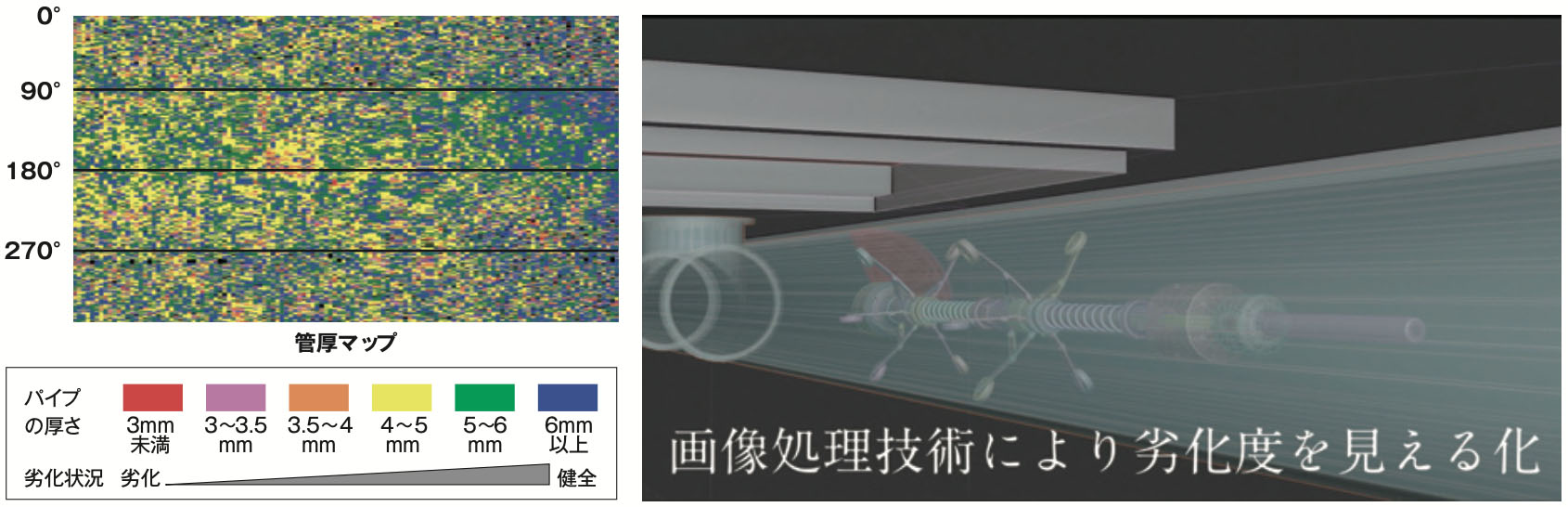

Visualization of deterioration
  1. 画像処理技術により自動で管厚マップを作成
  2. 管厚マップにより劣化度270°の見える化が可能

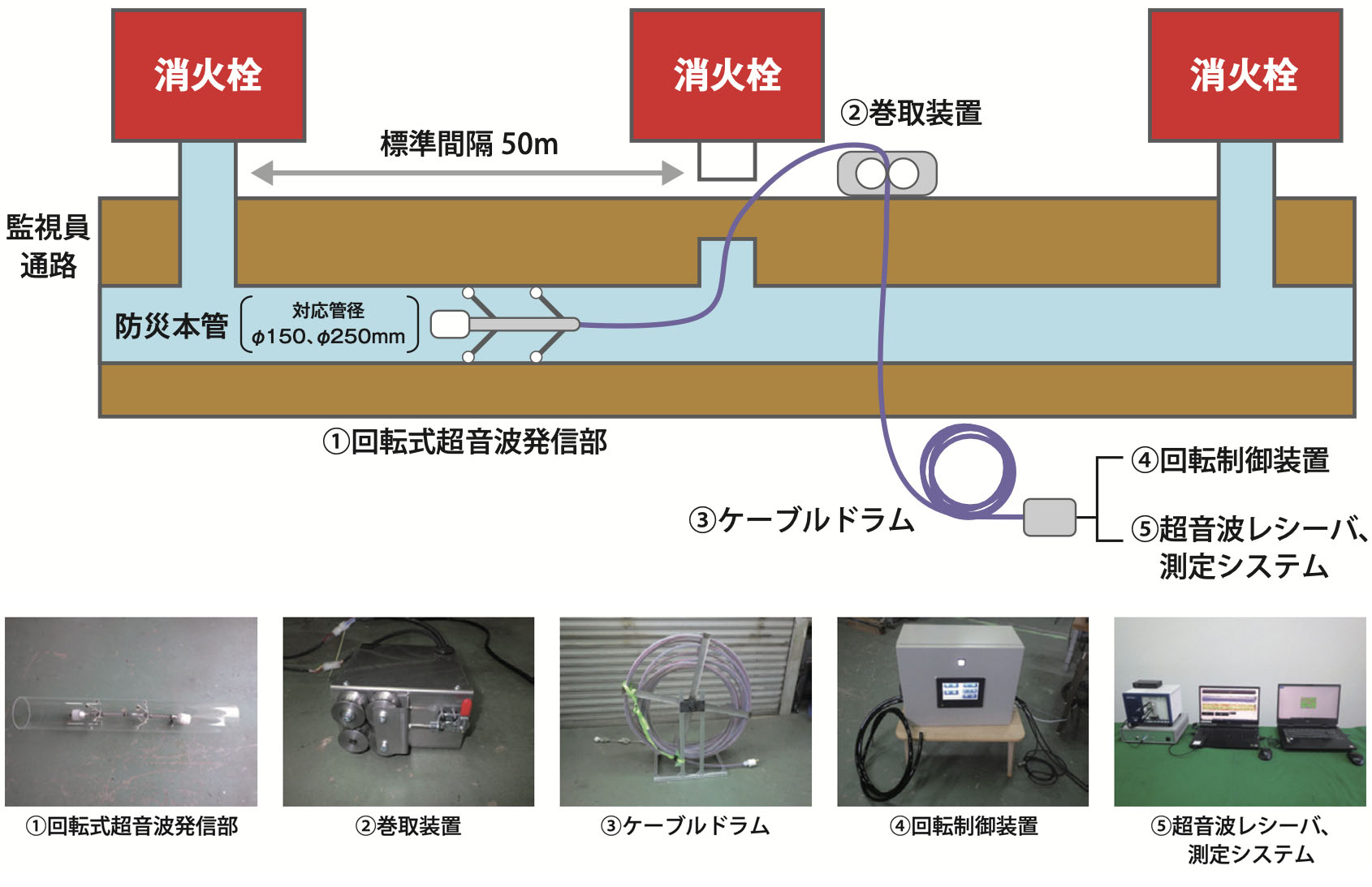

Diagnostic equipment configuration

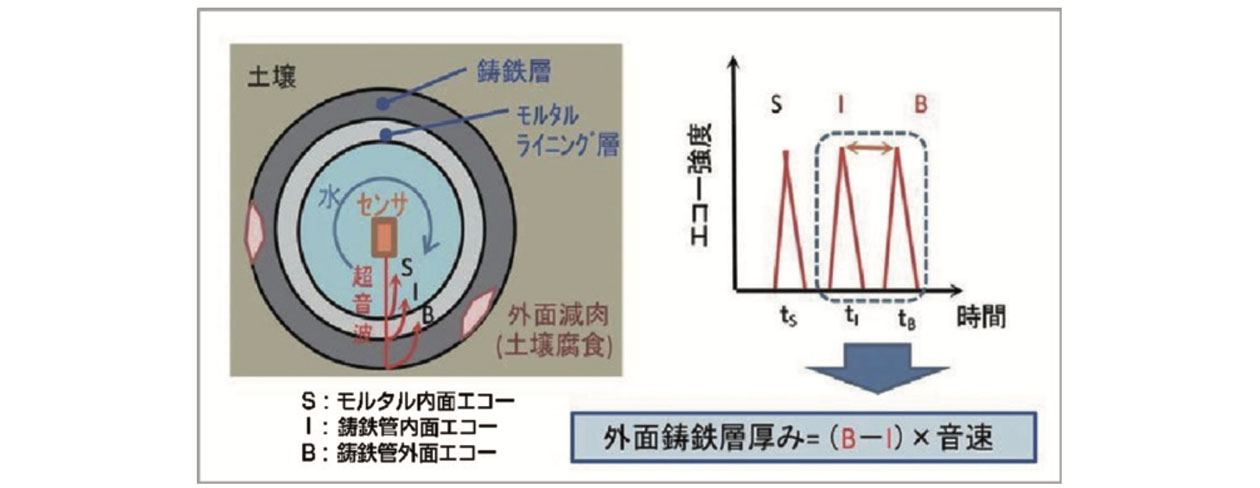

Measurement principle
  1. Ultrasound is emitted from the center of the tube through the water.
  2. Detects the reflected echoes from each layer and calculates the thickness of the cast iron pipe based on the time difference
  3. Rotational behavior allows continuous thickness measurement in the circumferential direction
Achievements (sales/construction/introduction)

当　　　社：
他道路会社：

37箇所
20箇所
